综合网婷婷I天天爽天天碰狠狠添I婷婷色avI欧美激情视频一区二区三区免费I久久夜avI天天干天天弄I99av国产精品欲麻豆I欧美日韩免费视频I国产无吗一区二区三区在线欢I在线日韩亚洲

金屬沖擊試樣的尺寸和表面粗糙度：

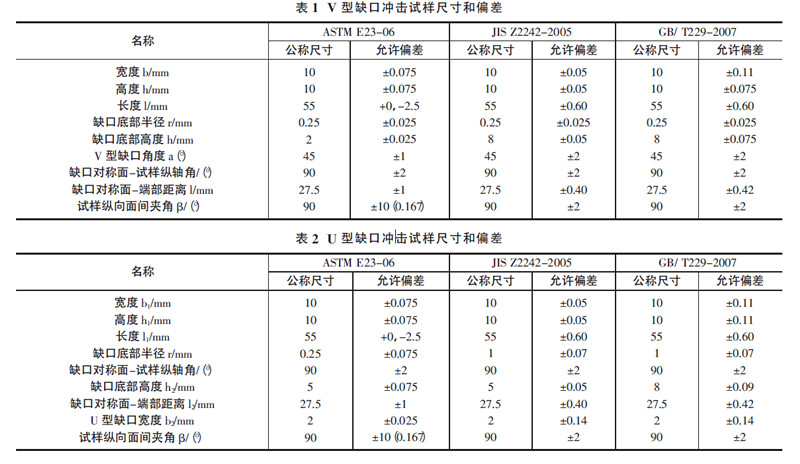

  下表中列舉出了國標GB/T229-2007、美標ASTME23-06 和日本JIS Z2242 的試樣的尺寸和偏差。由表中數據可知，就允許偏差來說，在ISO 系標準中，GB/T229-2007 的要求低于JIS Z2242-2005。對于試樣尺寸的允許偏差，ASTM E23-06 大部分規定都和ISO系標準相當或更嚴格，只有一個試樣長度規定較為寬松。對于缺口深度的公差范圍，ISO 系標準通過分別規定試樣高度和缺口底部高度的公差范圍來確定，但ASTM E23-06 是直接規定。
  而對于試樣的表面粗糙度來說，ISO 系標準的GB/T229-2007 和JIS Z2242-2005 的規定分別是：除端面以外的4個面分別優于5μm和3.2μm；而ASTM E23206的規定是：開缺口面及與其相對面優于2μm，除端面外的其余兩個面優于4μm。但是作為航標HB5144-96 來說相應的試樣尺寸也有差異。其中缺口底部大小厚度差不應該超過0.05mm。對于超高強度鋼，缺口表面粗糙度Ra 值的大允許值為0.32μm。
